Diebold CentroGrip?高精度筒夾刀柄

發布日期2017.12.04 ?|

作者：

來源：

Diebold CentroGrip®高精度筒夾刀柄

Diebold CentroGrip™夾緊系統是一種ER夾頭系統，比帶ER夾頭和螺母的標準刀架具有更高的精度。

CentroGrip™夾頭支架的刀具錐度和夾頭錐度之間的偏差小于1微米。這種精度是高速加工，微型生產，醫療行業和航空航天工業中的許多銑削加工所必需的。現在，CentroGrip™刀柄的使用者可以使用銑刀加工類似于鏡面的表面。 CentroGrip™夾持系統的優點是即使在非常高的速度下也能達到更好的跳動，而且不平衡程度更低。

Diebold CentroGrip™夾頭固定器易于操作。一個ER尺寸可以接受多達12個不同的筒夾直徑。 3xD刀具的跳動小于3微米，這是高精度加工的重要因素。

使用獨特的Goldring CentroGrip™高精度筒夾，機床的精度可以顯著提高。配合Diebold UltraGrip™動力卡盤和JetSleeve™刀柄，銑削加工的精度會更好，生產效率可以輕松提高5％以上。我們的高精度數控銑床的加工過程經驗證實了這一點。由于對高質量刀柄的投資極少，機床生產量將發生明顯變化。而且隨著每次重復的刀具更換，這些高精度刀具夾具的預期使用壽命的節省成本都會增加。

特征
•跳動≤3微米（支架≤1μ，筒夾≤2微米）
•夾緊螺母的夾緊力很高
•與標準ER夾頭卡盤相比，夾緊力增加50％
•夾緊能力
•更長的刀具壽命和更好的工件表面減少振動
•耐熱性高達200°C
•適用于硬化材料的銑削
•由于所有組件均衡均衡，因此不太平衡
•高速對稱設計的夾緊螺母
•刀柄直徑從3到20毫米（1/8“到3/4”）的高度靈活性
•通過帶有滾輪的扳手輕松夾緊

主要應用
•高轉速的銑刀夾緊（HSC）
•HPC切割小夾緊直徑
•精確夾緊鉆頭和鉸刀
•夾緊刀柄較大的工具（絲錐）
•夾緊小鋼和硬質合金小腿
•夾緊研磨工具

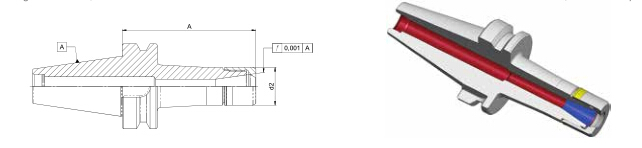

CentroGrip ® SK- DIN69871 A-D
G2.5以25,000轉/分精確平衡

Diebold CentroGrip ® SK

Order-No.	SK	d2	A	夾頭	螺母槽	范圍	rpm
72.050.485.200	30	28	50	MR16		1–10	20000
72.050.485.220	28	28	100	MR16		1–10	20000
72.050.485.400	40	40	70	MR25		1–16	20000
72.060.485.100	40	16	100	MR11	Mini	1–6	18000
72.060.485.200		28	70	MR16		1–10	18000
72.060.485.220		28	100	MR16		1–10	18000
72.060.485.240		28	160	MR16		1–10	18000
72.060.485.400		40	70	MR25		1–16	18000
72.060.485.420		40	100	MR25		1–16	18000
72.060.485.440		40	160	MR25		1–16	18000
72.060.485.500		50	70	MR32		2–20	18000
72.060.485.520		50	100	MR32		2–20	18000
72.060.485.540		50	160	MR32		2–20	18000

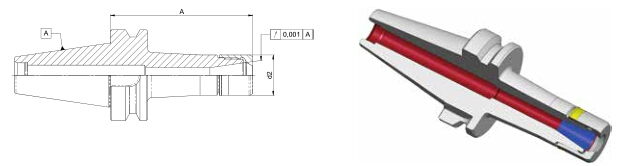

CentroGrip ® BT- JISB6339
feingewuchtet G2,5 für 25.000 U/min

Diebold CentroGrip ® BT

Order-No.	BT	d2	A	夾頭	螺母槽	范圍	rpm
72.150.485.100	30	16	50	MR11	Mini	1–6	20000
72.150.485.120		16	100	MR11	Mini	1–6	20000
72.150.485.200		28	50	MR16		1–10	20000
72.150.485.220		28	80	MR16		1–10	20000
72.150.485.240		28	100	MR16		1–10	20000
72.150.485.400		40	60	MR25		1–16	20000
72.150.485.420		40	100	MR25		1–16	20000
72.150.485.500		50	60	MR32		2–20	20000
72.160.485.100	40	16	100	MR11	Mini	1–6	18000
72.160.485.200		28	70	MR16		1–10	18000
72.160.485.220		28	100	MR16		1–10	18000
72.160.485.400		40	70	MR25		1–16	18000
72.160.485.420		40	100	MR25		1–16	18000
72.160.485.500		50	70	MR32		2–20	18000
72.160.485.520		50	100	MR32		2–20	18000

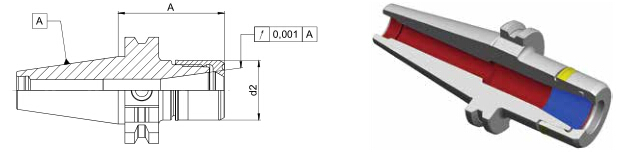

CentroGrip ® D-BT

BT mit Plananlage
feingewuchtet G2,5 für 25.000 U/min

Order-No.	D-BT	d2	A	夾頭	螺母槽	范圍	rpm
72.152.485.100	D-BT30	16	100	MR11	Mini	1-6	20000
72.152.485.200		28	50	MR16		1-10	20000
72.152.485.220		28	100	MR16		1-10	20000
72.152.485.400		40	60	MR25		1-16	20000
72.152.485.500		50	60	MR32		2-20	20000
72.162.485.100	D-BT40	16	100	MR11	Mini	1-6	18000
72.162.485.200		28	70	MR16		1-10	18000
72.162.485.220		28	100	MR16		1-10	18000
72.162.485.400		40	70	MR25		1-16	18000
72.162.485.500		50	70	MR32		2-20	18000

CentroGrip ® HSK-A DIN69893
feingewuchtet G2,5 für 25.000 U/min

Diebold CentroGrip ® HSK-A

Order-No.	HSK-A	d2	A	夾頭	螺母槽	范圍	rpm
72.560.485.200	32	24	60	MR16	Mini	1–10	40000
72.560.485.220		24	100	MR16	Mini	1–10	40000
72.565.485.200	40	28	60	MR16		1–10	34000
72.565.485.220		28	100	MR16		1–10	34000
72.565.485.400		40	80	MR25		1–16	34000
72.570.485.200	50	28	100	MR16		1–10	30000
72.570.485.400		40	80	MR25		1–16	30000
72.575.485.100	63	16	100	MR11	Mini	1–6	24000
72.575.485.200		28	100	MR16		1–10	24000
72.575.485.210		24	100	MR16	Mini	1–10	24000
72.575.485.400		40	80	MR25		1–16	24000
72.575.485.500		50	70	MR32		2–20	24000
72.575.485.520		50	100	MR32		2–20	24000

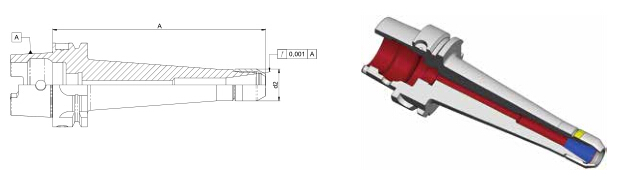

CentroGrip ® HSK-A DIN69893
Lange Form
feingewuchtet G2,5 für 25.000 U/min

Diebold CentroGrip ® HSK-A DIN69893

Order-No.	HSK-A	d2	A	夾頭	螺母槽	范圍	rpm
72.575.485.160	63	16	160	MR11	Mini	1–6	24000
72.575.485.260		24	160	MR16	Mini	1–10	24000
72.575.485.460		40	160	MR25		1–16	24000

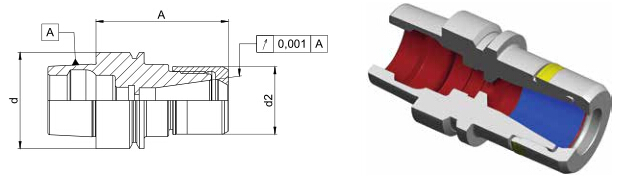

CentroGrip ® HSK-E DIN69893
feingewuchtet G2,5 für 25.000 U/min

Diebold CentroGrip ® HSK-E

Order-No.	HSK-E	d2	A	夾頭	螺母槽	范圍	rpm
72.552.485.100	20	16	33	MR11	Mini	1–6	48000
72.556.485.100	25	16	45	MR11	Mini	1–6	48000
72.556.485.200		24	45	MR16	Mini	1–10	48000
72.563.485.100	32	16	60	MR11	Mini	1–6	46000
72.563.485.200		24	55	MR16	Mini	1–10	46000
72.568.485.100	40	16	50	MR11	Mini	1–6	40000
72.568.485.120		16	100	MR11	Mini	1–6	40000
72.568.485.200		24	55	MR16	Mini	1–10	40000
72.568.485.220		24	80	MR16	Mini	1–10	40000
72.568.485.400		40	65	MR25		1–16	40000
72.573.485.200	50	28	100	MR16		1–10	40000
72.573.485.400		40	70	MR25		1–16	40000

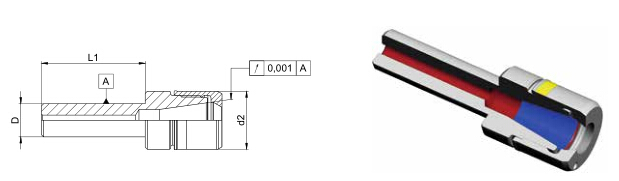

CentroGrip ® Verlängerungen

Order-No.	D	d2	L1	夾頭	螺母槽	范圍
75.485.200	16	16	150	MR11	Mini	1–6
75.485.220		16	200	MR11	Mini	1–6
75.485.300	20	24	150	MR16	Mini	1–10
75.485.320		24	200	MR16	Mini	1–10
